Product parameters linear motor
| Motor Model | BZD3-H55-1 | BZD3-H55-2 | BZD3-H55-3 |
| Winding Model | S | S | S |
| Performance Parameters | |||
| Maximum Thrust（N） | 371 | 742 | 1113 |
| Continuous Thrust（N） | 138 | 276 | 413 |
| Maximum Power（W） | 557 | 1113 | 1700 |
| Continuous Power（W） | 207 | 413 | 620 |
| Forward Attraction（N） | 640 | 1280 | 1920 |
| Electrical Characteristics | |||
| Maximum Current（Arms） | 8.68 | 8.68 | 8.68 |
| Continuous Current（Arms） | 3.23 | 3.23 | 3.23 |
| Thrust Constant（N/Arms） | 41.57 | 83.14 | 124.71 |
| Back Electromotive Force（Vpeak/m/s） | 36.7 | 73.4 | 110.1 |
| Line Resistance（Ohms） | 3.41 | 6.87 | 10.37 |
| Line Inductance（mH） | 15.66 | 30.86 | 47.92 |
| Time Constant（ms） | 4.59 | 4.49 | 4.62 |
| Motor Constant（N/√W） | 15.92 | 22.43 | 27.39 |
| Maximum Coil Temperature（°C） | 130 | 130 | 130 |
| Maximum Terminal Voltage（VDC） | 310 | 310 | 310 |
| Mechanical Characteristics | |||
| Mover Length（mm） | 105 | 193 | 280 |
| Mover Mass（kg） | 1.16 | 2.1 | 2.5 |
| Stator Mass（kg/m） | 5.1 | 5.1 | 5.1 |
| Pole Pitch（mm） | 25 | 25 | 25 |

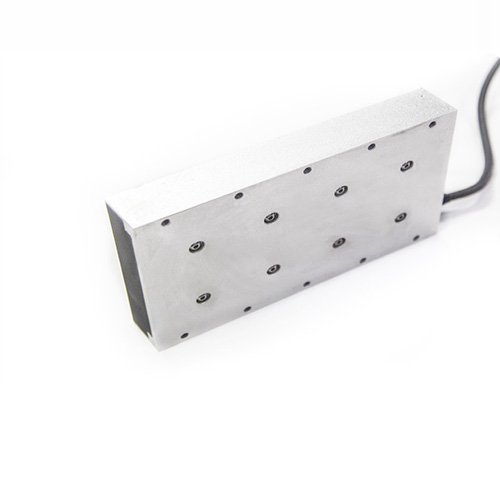

Motor appearance
| （Unit：mm） | A | C | D | L | N |
| BZD3-H55-1 | 15 | 37.5 | 75 | 105 | 6 |
| BZD3-H55-2 | 16.5 | 40 | 160 | 193 | 10 |
| BZD3-H55-3 | 20 | 40 | 240 | 280 | 14 |
Magnetic track
| （Unit：mm） | A | C | D | L | N |
| BZD3-H55-150MNS | 25 | 50 | 100 | 150 | 6 |
| BZD3-H55-200MNS | 25 | 50 | 100 | 200 | 8 |
| BZD3-H55-250MNS | 25 | 50 | 100 | 250 | 10 |
