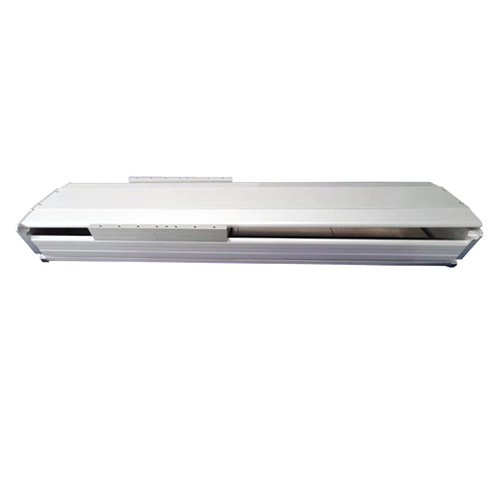

Linear Module BZDM120 Single Mover Series

Product parameters

Module Model	BZDM120-H110	BZDM120-H110
Configuration
Driver	BZD EAS-L1（Or other products）
Guide Rail Specification	12	12
Number of Sliders	4	4
Performance Parameters
Peak Thrust（N）	230	461
Continuous Thrust（N）	83	167
Back Electromotive Force（V_peak/_m/s）	21.41	42.81
Repeat Positioning Accuracy（um）	Magnetic Grating：±3；Optical Grating：±1.5；On-Rail Detection：≤±5
Mechanical Parameters
Module Width（mm）	120	120
Module Height（mm）	82.5	82.5
Payload Stage Width H（mm）	120	200
Effective Stroke（mm）	S	S
Mechanical Stroke（mm）	S+40	S+40
Total Module Length（mm）	S+200	S+290
Module Mounting Hole Distance C（mm）	100	100

Dimensions
